バリオス後期型メーターへ交換

バリオス メンテナンス

こんにちは、ピンです。



今日はついにバリオス(92年式)に、バリオス95年式以降のメーターへ、交換したいと思います。

最後にあとがきもありますので、宜しければ最後までご覧ください。



作業難易度 ★★★☆☆

作業費用  ★★☆☆☆

作業頻度  ☆☆☆☆☆



※素人が作業しますので、参考にされる方は自己責任でお願い致します。

バリオス後期型メーター交換


先日入手した爆弾バリオス後期型メーターです。

3極カプラー


まずは現状のカプラーや、コネクターを観察します。


3極のカプラーは、タコメーター関係と結線するみたいです。
黒/黄は、車体アースと結線されています。

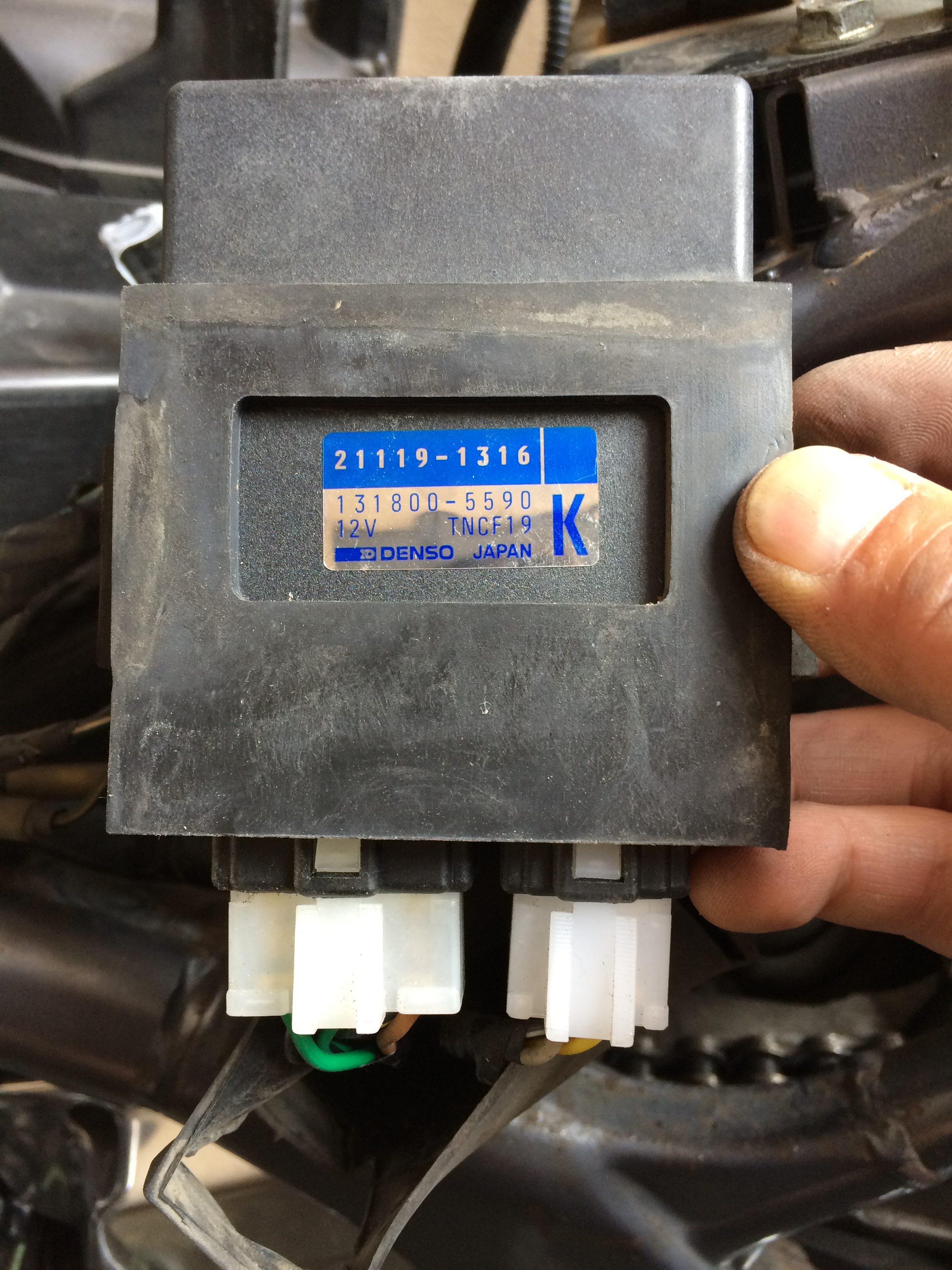

黒は、イグニッションコイルの1番、イグナイターと結線されています。
茶は、エンジンストップの戻り、ジャンクションボックスのイグニッションヒューズ 10A、イグナイターと結線されています。

9極カプラー


9極のカプラーはランプ類と燃料系などと、結線するみたいです。

赤/青はメーターライト、イグニッションスイッチのオン、フロントブレーキライトスイッチ、リアブレーキライトスイッチ、テールライトヒューズ 10Aと結線されています。



黄/白は、水温警告灯、水温警告灯用ダイオード、水温センサーと結線されています。



若葉は、ニュートラルインジケーター、スターターロックアウトスイッチ、
オルタネーターを経由してニュートラルスイッチジャンクションボックスを経由してイグナイターと結線されています。



白/黄は、燃料系、ヒューエルレベルセンサーと結線されています。
(今回新規でハーネスを作成します)



灰は、ライトターンシグナルインジケーター、ライトターンシグナルライトなどと結線されています。(そろそろ頭のハードディスクの動作が不安定になってきます)



緑は、レフトターンシグナルインジケーターなどと結線されています。
(頭のハードディスクがいっぱいになりました)



青/赤は、油圧警告灯などと結線…。
(ついに頭のハードディスクが読み込みエラーです)



赤/黒は、タコメーター、スピードメーターライト、テール10Aと結線されています。(頭のハードディスクが不具合ですが、追記しました)


色の配置を覚えておきます。


この時点でやる気は、半減しています。


まためんどくさい作業が…。ブツブツ


強制労働のように押し迫ってくるなんて…。ブツブツ

今回購入したパーツ

今回購入したパーツです。

左上 デイトナ 2極カプラー

Amazon | DAYTONA(デイトナ) コネクターセット 110型2極 96167 | コネクター | 車&バイク
DAYTONA(デイトナ) コネクターセット 110型2極 96167がコネクターストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

中上 デイトナ 3極カプラー

Amazon | DAYTONA(デイトナ) コネクターセット 110型3極 96168 | コネクター | 車&バイク
DAYTONA(デイトナ) コネクターセット 110型3極 96168がコネクターストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

右上 デイトナ 9極カプラー

Amazon | DAYTONA(デイトナ) コネクターセット 110型9極 96171 | コネクター | 車&バイク
DAYTONA(デイトナ) コネクターセット 110型9極 96171がコネクターストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

左下 デイトナ 純正白色ハーネス

Amazon | DAYTONA(デイトナ) 純正色ハーネス/2m AVS0.75(許容電力14A12V)白 93187 | バイク電装用ハーネス・アーシング | 車&バイク
DAYTONA(デイトナ) 純正色ハーネス/2m AVS0.75(許容電力14A12V)白 93187がバイク電装用ハーネス・アーシングストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

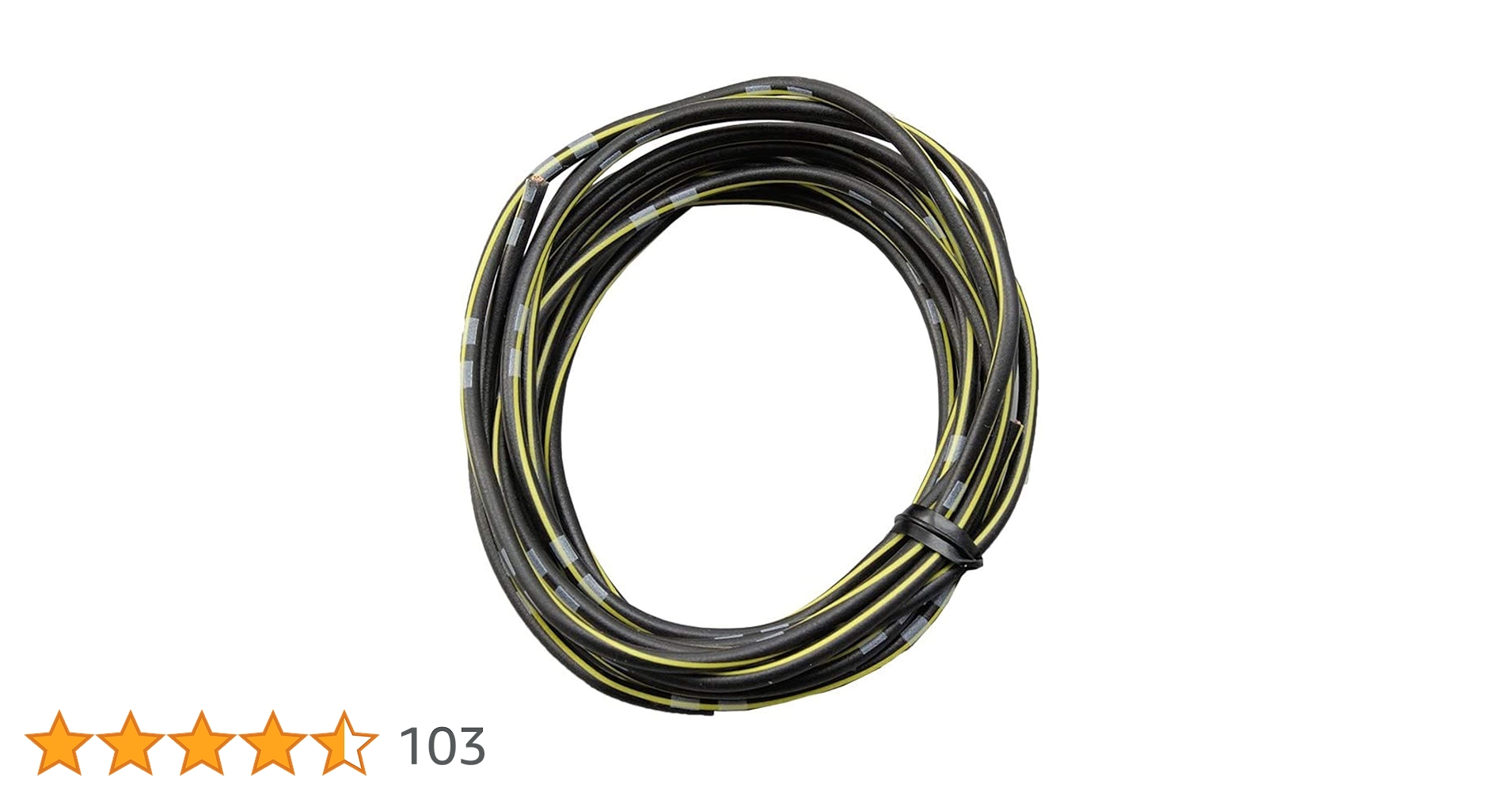

中下 デイトナ 純正黒/黄色ハーネス

Amazon | DAYTONA(デイトナ) 純正色ハーネス/2m AVS0.75(許容電力14A12V) 黒/黄 93195 | バイク電装用ハーネス・アーシング | 車&バイク
DAYTONA(デイトナ) 純正色ハーネス/2m AVS0.75(許容電力14A12V) 黒/黄 93195がバイク電装用ハーネス・アーシングストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

右下 エーモン 結束テープ

Amazon | エーモン 結束テープ 幅19mm×長さ20m×厚さ0.13mm N855 | 洗車・工具・メンテナンス用品 | 車&バイク
エーモン 結束テープ 幅19mm×長さ20m×厚さ0.13mm N855が洗車・工具・メンテナンス用品ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

エーモン 電工ペンチ


電工ペンチも購入しました。

Amazon.co.jp: エーモン 電工ペンチ 全長約255mm 1452: 車&バイク
オンライン通販のAmazon公式サイトなら、エーモン 電工ペンチ 全長約255mm 1452を 車&バイクストアで、いつでもお安く。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常送料無料。

エーモン 配線チューブ


燃料系の追加ハーネスは、配線チューブで隠す作戦にします。

Amazon | エーモン 配線チューブ 5φ 2m 1115 | 車&バイク | 車&バイク
エーモン 配線チューブ 5φ 2m 1115が車&バイクストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

結線作業開始


まずはメーター側の古いコネクターを切断します。(別に切断しなくても良いですが、前回の反省を踏まえ、純正ハーネス以外は新品に交換します)


被覆を5mmぐらい剥ぎます。


今回も半田を使いませんので、多少線先を捻ります。


平型端子をカシメる前に、裸線の長さを確認しています。


裸線と平型端子をゆっくりと、かなりきつめにカシメます。


次は被覆側もゆっくりと、確実にカシメます。


これでメーター側のカプラーは完成です。次はバリオス側のカプラーも交換します。

バリオス初期型メーター


まずは現状のメーターです。


今日までで、53,249.9km走っています。



ピン
「さよならなんて、言わないよ!」
今まで、ありがとう[黒ハート]




問題の燃料系カプラーです。


お気づきの方は、バリオスマニアかもしれませんが、ピンのバリオスは92年式ですので、元々燃料カプラーは付いていませんが、私がバリオスを手に入れる前に、誰かが95年式以降の外装と交換していますね。


電装系をさわる前に、必ずバッテリーのマイナスを外しておきます。(問題ないかもって思ってる人は、感電してからじゃ遅いですよ!)


タンクを外したら、燃料ホースを養生します。(ゴミが入らないようにする為です)


はぃ!いきなり燃料系の平型端子をカシメるとこまで終わりました。結線チューブ(約1m)で、追加のハーネスを隠しています。


次はメーターのカプラーなどを交換する為に、ヘッドライトを外します。


こんなネジひとつ新品に交換するだけでも、キレイに見えるのですが、今回はパスしときます。


ヘッドライトのカプラーを外して、ヘッドライトを外し、ヘッドライトに傷が付かないようにタオルで包んで、安全な場所へ保管します。

純正ハーネスのカプラーを外し、純正ハーネスを切断し、平型端子をカシメました。(色は関係なく、次々とカシメてゆきます)
後期型メーターのカプラーと、純正ハーネスのカプラーとの神経衰弱ゲームです。(ゲーム中に2回休憩したのは、内緒の話です)


次はヘッドライトステーごと外す為に。錆びているボルト(10mm)を2本外します。写真はありませんが、ヘッドライトステーのヘキサゴンボルト(4mm)を4本外します。


スピードメーターワイヤーも外します。


スピードメーター側のナット(10mm)をソケットレンチで外します。


反対側も同様に外します。(このあと悲劇がピンを襲います)あとは丁寧に前期型メーターを外し、超丁寧に後期型メーターを交換するだけです。

バリオス後期型メーター交換済み

バリオス(92年式)に、バリオス後期メーター(95年式以降)が装着されました。バリオスの若返り成功です☆


まだ15,280.8kmしか走っていません。


タコメーターのスケールも前期型と後期型は一緒ですね。(ゼロ地点が違うのが、あとで問題になるかもです)

ヒライ


試運転前に、いつものエネオスで給油して、おべんとうのヒライでランチです。

大江戸カツ丼ミニ蕎麦セット


大江戸カツ丼 ミニ蕎麦のセット 600円です。


ヒライのうどんは美味しいですが、蕎麦は久しぶりに食べます。やっぱり蕎麦よりも、うどんにしとけば良かったとか思いつつ、美味しく頂きました。

株式会社ヒライ|おべんとうのヒライ
株式会社ヒライは熊本と福岡を中心に、お弁当・ちくわサラダなどお惣菜を展開しております。ネットからの注文もはじめました。

大観峰


バビューンと走って大観峰に到着です。

阿蘇大観峰茶店ホームページ
阿蘇の絶景スポットなら大観峯茶店へお気軽にお立ち寄り下さい


バリオスに乗ってる人なら分かると思いますが、峠道で5速の60km走行中で、3,000回転付近とか、どんだけリッターバイクのバリオスやねん!(走行中のカメラ撮影は、ご遠慮ください)
いままでは5速の60kmで6,000回転付近でした。

帰宅後


問題点が浮き彫りになったところで、20時頃帰宅しました。
今日の走行距離は、約159kmでした。

まとめ

初期型バリオスに後期型メーターを取り付ける事が出来ましたが、問題点もありましたね。
次はいつメンテナンス出来るのかなぁ…。ボソ

あとがき

これからバリオス後期型メーターシリーズが続くのかと思いますと、リブログが捗りませんが、同じことを考えている皆さんの為にも、頑張ってリブログしたいと思います。



みなさんにとって、素敵なバイクライフが出来ますように…。
