こんにちは、ピンです。



前回はハザードが暗く点きっぱなしになる現象を、いろいろ調べた結果このパーツに問題があると分かりました。そのパーツとはウインカーリレーです。今回はウインカーリレーを交換したいと思います。



作業難易度 ★★★☆☆

作業費用  ★☆☆☆☆

作業頻度  ☆☆☆☆☆



※素人が作業しますので、参考にされる方は自己責任でお願い致します。

現状確認


純正のウインカーリレーです。フレームとの固定は、ゴムのアダプターで接続されております。

形状は2ピンのウインカーリレーですね。

カプラー確認

カプラーの形状を確認したところ、カプラー形状がL型になっています。

デイトナ LED対応ウインカーリレー


形状を確認したらこんな商品にたどり着きました。デイトナ製LED対応ウインカーリレーです。

ウインカーリレー交換


ウインカーリレーを交換する前に、まずはバッテリーのマイナス端子を外します。

電装系の作業を行う場合は、感電の危険を避けるために、必ずマイナス端子を外してください。

バッテリー端子外し


確実にマイナスを外したのを確認して、ウインカーリレーを交換します。

ウインカーリレー交換


デイトナ ウインカーリレーに付属していた、ゴムのアダプターは今回使用しません。純正のアダプターでそのまま装着しました。


デイトナ ウインカーリレーを固定した後は、カプラーに接続するだけです。

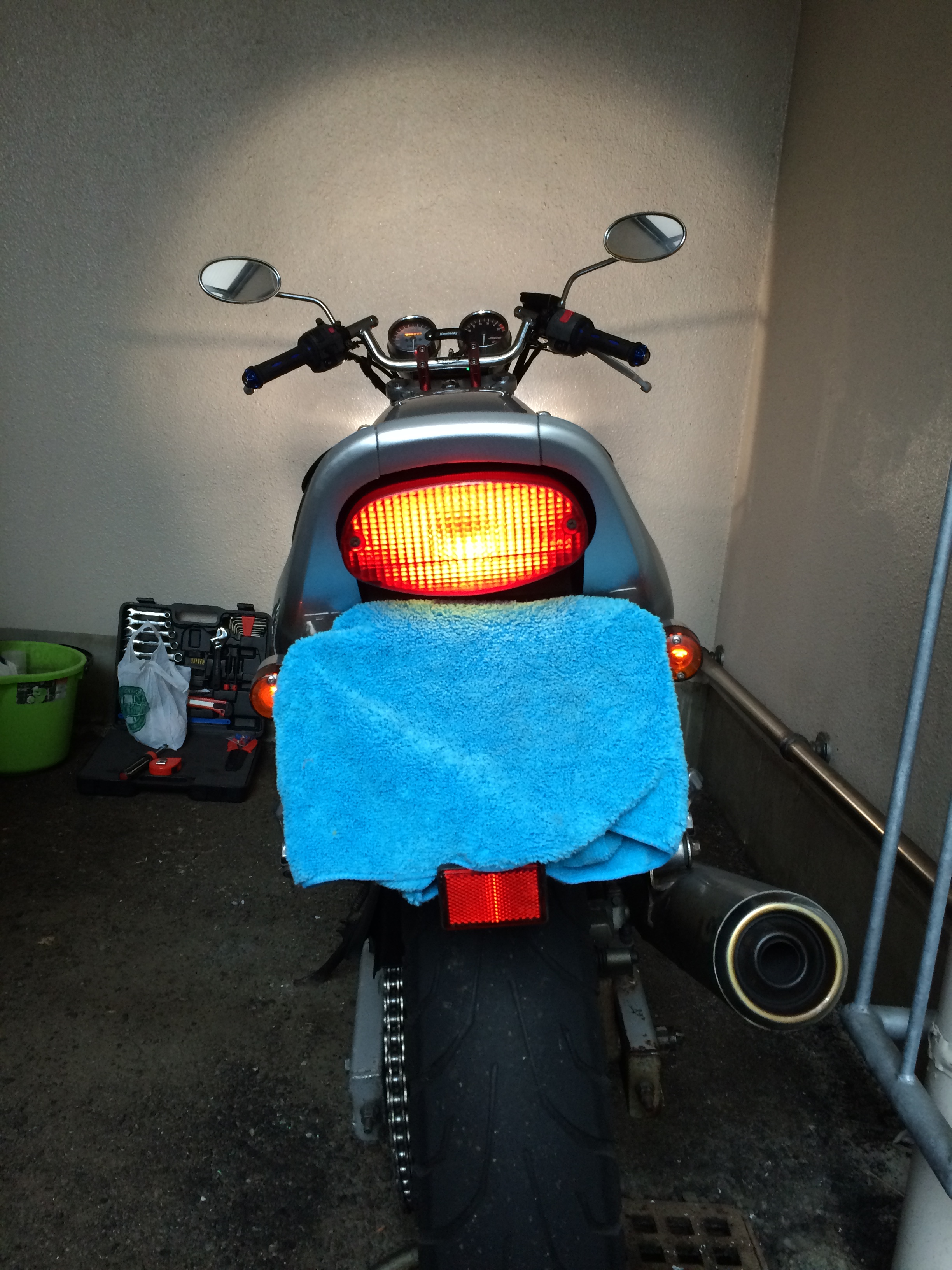

みごとにハザードが点きました。純正のウインカーリレーはカッチカッチ♪と音が出てましたが、デイトナのウインカーリレーは音がしませんね。
まあ走行中は官能的なバリオスサウンドのおかげで、どっちにしても聞こえないので問題ありません。

まとめ

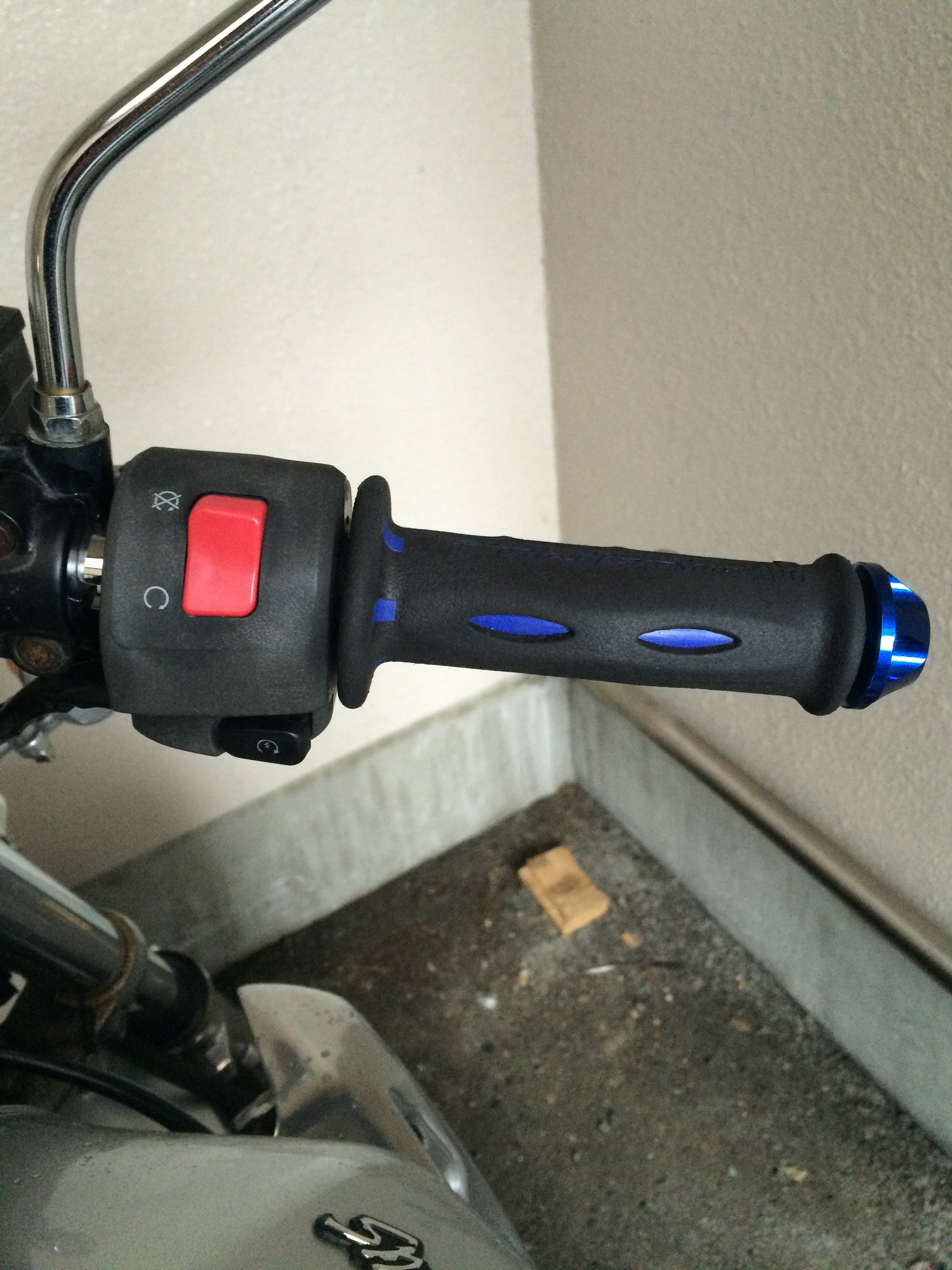

しかし左スイッチボックスを交換すると、右のスイッチボックスも交換したくなりました…。やはり左右のスイッチボックスの見た目を合わせたいですね。



みなさんにとって、素敵なバイクライフが過ごせますように…。

コメント

  1. 松尾 栄 より:

    91年式 バリオス所有の者です。
    同じバリオスユーザーとしてカスタム等ご参考にさせていただいております。
    今回、ピン様同様に、ハザード機能追加を行いたく、この度94年式 A4のハザードボタン付きの純正スイッチボックスを入手しました。
    取付けについて、ご教授いただきたくコメント/ご連絡致しました。

    ご質問なのですが、配線図等が手元に無いので確認出来ませんが、
    カプラーの配線位置等変更等は必要でしょうか?
    変更等がございましたら、結線箇所等詳細を教えていただけませんでしょうか?

    スイッチボックスのカプラーポン付け + デイトナのウインカーリレー交換のみでハザード追加可能なのでしょうか?

    • ピン より:

      松尾栄さんコメントありがとうございます。
      ちょうどブログ更新しておりましたので、早く反応する事が出来ました。
      もう7年前の事で現在東京出張中なため配線図メモが見れませんが、スイッチボックスのカプラーをポン付けやデイトナのウインカーリレー交換だけでは、ハザード追加は出来ません。
      カプラー極の場所を変更しないといけませんので、まずはバリオス91年式と94年式以降の配線図を入手し、スイッチボックスのカプラーの形状とバリオス本体カプラー極の場所を見比べてみると分かりやすいかもしれません。
      もし分からない場合は、お手数ですが再度コメントをお願いいたします。
      週末に熊本へ帰りますのでこのブログ記事をリブログしたいと思います。
